I. Nhận Diện Lỗi Sọc Màn Hình Laptop Asus K42Jr và Nguyên Nhân Gốc Rễ

Bạn đang sở hữu một chiếc laptop Asus K42Jr Rev 2.0 đã từng là “chiến hữu” đáng tin cậy, nhưng gần đây màn hình của máy đột nhiên xuất hiện những vệt sọc dọc, sọc ngang, rác màn hình hay thậm chí là không lên hình? Đừng quá lo lắng, đây là một trong những lỗi rất phổ biến. Việc sửa chữa laptop Asus K42Jr bị sọc màn hình là hoàn toàn có thể nếu xác định đúng nguyên nhân.

Nhiều người lầm tưởng nguyên nhân chính luôn xuất phát từ lỗi chip VGA (card đồ họa rời ATI Mobility Radeon HD). Suy nghĩ này không sai, vì sau một thời gian dài hoạt động với nhiệt độ cao, chân chip VGA có thể bị hở. Tuy nhiên, như bài viết này sẽ chỉ ra, đôi khi vấn đề lại nằm ở một linh kiện khác ít ai ngờ tới, giúp bạn có hướng thay màn hình laptop chính hãng chính xác hơn.

Bài viết này sẽ hướng dẫn bạn các bước cần thiết để chuẩn bị và cung cấp kiến thức nền tảng trước khi bắt tay vào “cấp cứu” cho chiếc laptop Asus K42Jr của mình. Với một chút khéo léo, bạn hoàn toàn có thể thử sửa sọc màn hình tại nhà.

II. Chuẩn Bị Dụng Cụ Sửa Lỗi Sọc Màn Hình Asus K42Jr Tại Nhà

Để quá trình sửa chữa diễn ra suôn sẻ và an toàn cho thiết bị, việc chuẩn bị đầy đủ dụng cụ là vô cùng quan trọng. Dưới đây là danh sách những thứ bạn cần có:

• Bộ tua vít đa năng: Dùng để tháo các loại ốc trên vỏ máy, mainboard và các linh kiện khác.
• Dụng cụ nạy, cạy vỏ nhựa (Spudger): Rất cần thiết để tách các khớp nối của vỏ laptop mà không gây trầy xước hay gãy lẫy.
• Keo tản nhiệt loại tốt (quan trọng): Sau khi xử lý xong, bạn sẽ cần tra lại một lớp keo tản nhiệt mới để đảm bảo máy hoạt động mát mẻ. Đừng tiết kiệm ở khoản này!
• Cồn Isopropyl Alcohol (IPA) và tăm bông/khăn sạch: Dùng để vệ sinh sạch sẽ lớp keo tản nhiệt cũ.
• Máy khò nhiệt (Heat Gun) hoặc máy hàn chip chuyên dụng: Công cụ chính nếu cần can thiệp đến chip.
• Nhíp gắp: Hỗ trợ gắp các linh kiện nhỏ, cáp nối một cách dễ dàng.
• (Khuyến nghị) Vòng đeo tay chống tĩnh điện: Giúp bảo vệ các linh kiện điện tử nhạy cảm khỏi bị hư hỏng do tĩnh điện.

III. Hướng Dẫn Chi Tiết Khắc Phục Màn Hình Asus K42Jr Bị Sọc (Không Phải Lỗi VGA!)

Khi nhận máy có hiện tượng nhiễu, rác, sọc, phản xạ đầu tiên thường là nghĩ đến lỗi hở chân chip VGA rời Ati 216-0774007. Tuy nhiên, để chắc chắn hơn, chúng ta cần đo đạc kiểm tra.

Bước 1: Đo đạc và phát hiện bất thường

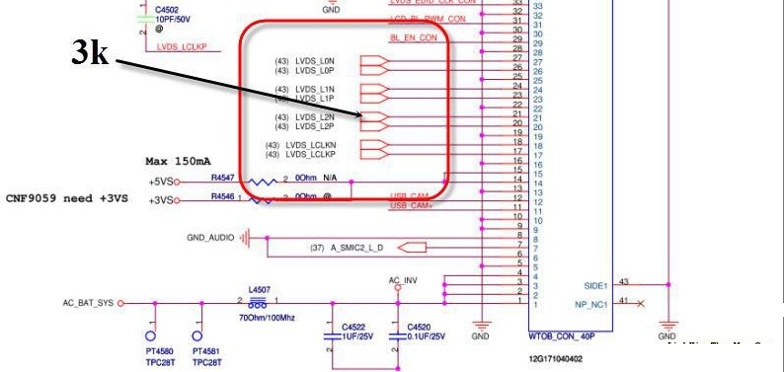

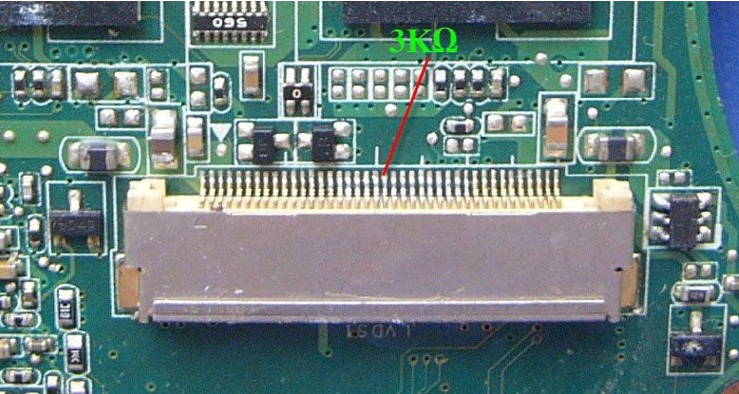

Tiến hành đo đạc, nhận thấy các mức áp tại các chân tín hiệu có sai lệch. Cụ thể, chân 21 có mức áp chỉ 0,5V. Nghi ngờ đường tín hiệu này có vấn đề, ta tắt máy, gỡ cáp màn hình khỏi mainboard và đo tổng trở. Kết quả cho thấy chân 21 có tổng trở bất thường so với mass, chỉ khoảng 3kΩ trong khi các dây khác có tổng trở lên tới 4MΩ.

Bước 2: Truy ngược và khoanh vùng lỗi

Vấn đề này chứng tỏ đường dây tín hiệu chân 21 đang bị chạm chập. Tiếp tục dò ngược về chip VGA, ta nhận thấy bộ dây dữ liệu lên màn hình của máy này không đi trực tiếp về chip VGA mà thông qua một IC chuyển đổi UMA/DIS là U7101. Đây là manh mối quan trọng cho thấy khả năng cao việc khắc phục màn hình Asus K42Jr bị sọc lần này không liên quan đến chip VGA.

Bước 3: Xác định và xử lý linh kiện lỗi

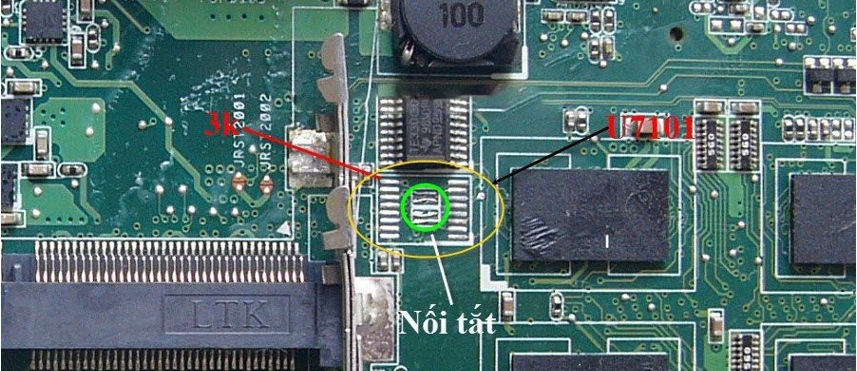

Vì chân 21 của cáp màn hình đi từ chân 9 của IC U7101, ta tiến hành gỡ bỏ U7101 ra khỏi mainboard. Sau khi gỡ, tổng trở chân 21 cáp màn hình tăng lên vô cùng. Điều này xác định U7101 chính là “thủ phạm”.

Bước 4: Hoàn tất sửa chữa

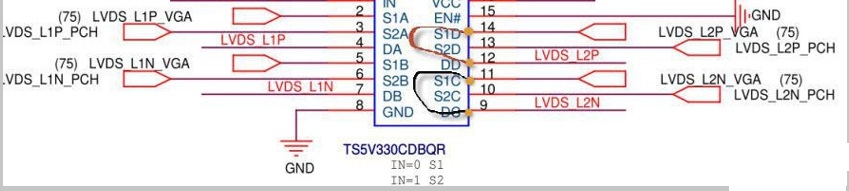

Vì U7101 là IC công tắc chuyển đổi tín hiệu VGA, ta có thể bỏ IC này và nối tắt các đường cần thiết như trong hình minh họa. Sau khi nối tắt, máy đã lên hình đẹp và hoạt động bình thường. Như vậy, đây là một ca sửa lỗi sọc màn hình laptop Asus thành công mà không cần phải “đụng” đến chip VGA.

IV. Tổng Kết và Địa Chỉ Sửa Lỗi Sọc Màn Hình Laptop Asus Uy Tín Tại TP.HCM

Việc tự mình sửa sọc màn hình tại nhà thành công cho chiếc laptop Asus K42Jr chắc chắn sẽ mang lại cảm giác rất tuyệt vời. Công việc này đòi hỏi sự tỉ mỉ, cẩn thận và một chút kiến thức về phần cứng.

Tuy nhiên, nếu bạn không có đủ dụng cụ chuyên dụng hoặc không tự tin vào tay nghề của mình, việc tìm đến một trung tâm sửa chữa chuyên nghiệp là giải pháp an toàn và hiệu quả nhất. Việc xử lý sai cách có thể khiến tình trạng máy trở nên tồi tệ hơn.

Tại TP.HCM, Sửa laptop Thiên Long là một địa chỉ uy tín mà bạn hoàn toàn có thể tin tưởng để giao phó chiếc laptop của mình. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, chuyên sửa lỗi sọc màn hình laptop Asus, Thiên Long sẽ giúp bạn khắc phục triệt để vấn đề trên chiếc Asus K42Jr một cách nhanh chóng, chuyên nghiệp với chi phí hợp lý.

Đừng để sự cố làm gián đoạn công việc của bạn, hãy liên hệ ngay với Sửa laptop Thiên Long tại một trong hai chi nhánh thuận tiện nhất:

• Chi nhánh 1: 199 Hòa Bình, Phường Hiệp Tân, Quận Tân Phú, TP.HCM
• Chi nhánh 2: 744 Xô Viết Nghệ Tĩnh, Phường 25, Quận Bình Thạnh, TP.HCM

Chúc bạn sớm khắc phục thành công sự cố cho chiếc laptop thân yêu của mình!
